Specifikacijos
Pjovimo plotas: 3000 * 1500 mm
Pjovimo greitis: 30 m / min
Palaikomas grafinis formatas: AI, PLT, DXF, BMP, LAS, DXP
Naudojimas: lazerinis pjovimas
Būklė: Nauja
Pjovimo storis: 0-30 mm
CNC arba ne: Taip
Aušinimo režimas: vandens aušinimas
Valdymo programinė įranga: „Cypcut“
Kilmės vieta: Anhui, Kinija (žemyninė dalis)
Sertifikavimas: CE, ISO, SGS, CCC
Garantija: 1 metai
Lazerio šaltinis: IPG / Raycus / nNIGHT / MAX
Pjovimo galvutė: Precitec / Raytools / OSPRI / WSX
Servo tipas: servo variklis
Aušinimo sistema: vandens šaldiklis
Lazerio galia: 500/750/1000/1500/2000 / 3000w arba pritaikyta
Darbo plotas: 1500 * 3000mm
Pjovimo medžiagos: anglies plienas / nerūdijantis plienas / aliuminis / varis
Electic komponentas: prancūzų Schneider
Perdavimo sistema: YYC
Produkto taikymas

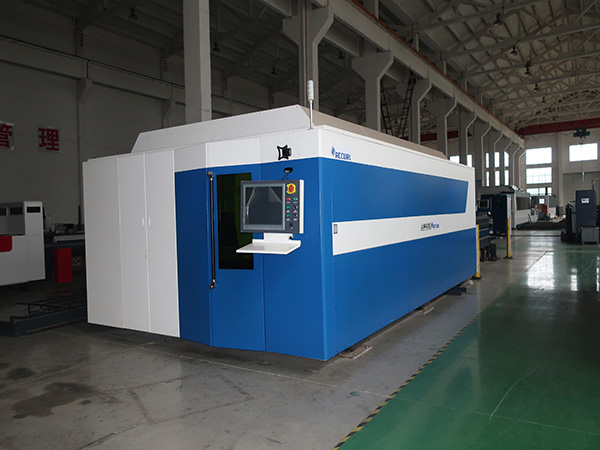

CL-G3015A CNC pluošto lazerinis pjovimo staklės yra pilnas lazerinių pjovimo įrenginių komplektas, kuris yra integruotas su skaiduliniu lazeriu, aušintuvais, pluošto pjovimo galvutėmis, pjovimo staklėmis, valdymo sistema, vandens sistema, oro ištraukimo sistema ir pan. Visa mašina priima fiksuotą ruošinį ir kilnojamą pastato konstrukciją. Tai dviejų ašių, trijų ašių valdoma CNC lazerinio pjovimo mašina. Tarp jų XY ašies jungtis realizuoja plokštumos pjovimo padavimo Z ašies plūduriuojančią sekimo ruošinio paviršių. Keturi įrenginio CNC velenai yra valdomi valcavimo kreiptuvais, o pjovimo plokštės dalis X, Y, Z ašis valdo AC servo pavarų dėžė, tarp kurių X, Z ašis valdo AC servo pavarų dėžė. Pagrindinė lova, Y velenas priima plieno konstrukcijos pluoštą, dinaminį veikimą, tarp kurių lazerinis pjovimo galvutė, kintamosios srovės servo variklis, rutulinis varžtas, riedėjimo pora, reduktorius, pavarų dėžė ir stovo poros visi pasirenka gerai žinomą prekės ženklą. CNC sistema priima specialų vidaus lazerio specialų skaitmeninį valdymo sistemą, sukonfigūruoja profesionalią pjovimo valdymo programinę įrangą ir pagalbinę programavimo programinę įrangą. Kompaktiška konstrukcija, pakankamas standumas, geras patikimumas ir didelis pjovimo efektyvumas.
CNC pluošto lazerinis pjovimo įrenginys tinka nerūdijančio plieno, anglies plieno, legiruotojo plieno, silicio plieno, cinkuoto plieno plokštės, aliuminio lydinio, titano lydinio ir kitų metalinių medžiagų pjovimui.
Pagrindinės funkcijos
1. Perkeliamos pastatomosios sijos ima taikyti naują konstrukcinį projektą ir naują gamybos procesą, kuris išlaikė stabilumą dideliu pagreičiu ir padarė ekstruzijos aliuminio lydinį dideliu pločiu. Tai sumažėjo 12% masės ir padidėjo 20% standumo lyginant liejimo spindulį.
2. CNC sistema, parašyta su žmogaus ir kompiuterio sąveikos sąsaja, kuri priima Kinijos ir anglų valdymo programinę įrangą, padarė operaciją paprastesnę ir patogesnę.
3. Pjovimo zona su plačiu regėjimu, nes yra trys atviros pusės, kurios leidžia lengviau įkelti ir iškrauti žaliavas. Jis gali būti naudojamas skirtingose erdvėse.
4. Elektros valdymo spintoje naudojama dalinė struktūra gali atitikti įvairius erdvinius išdėstymus.
5. Pjovimo kamera priima judančius tinklus, kad būtų galima tiksliai suprasti begalinį pjovimą ir sutaupyti tiek medžiagos, tiek pjovimo laikas.
6. Pagrindinės dalies dulkių pašalinimo struktūra tampa efektyvesnė, nes prijungtas prietaisas yra labai artimas pjovimo plotui. Dėl to dulkių šalinimo įrenginys neleidžia lazeriui užtikrinti ilgo darbo.
7. Šis specialiai suprojektuotas lazerinis pjovimo galvutės galingumas gali būti itin efektyvus, nes nustatomas židinio nuotolis, fokusavimo skersmuo ir pluošto-juosmens pjovimo zona, stipri galia, priekinė ir galinė apkrovos medžiaga. sutaupyti laiko.
Techniniai parametrai
Pjovimo diapazonas (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X ašies eiga (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y ašies eiga (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z ašies eiga (mm) | 300 | 300 | 300 | 300 | 300 | |
XY ašies padėties nustatymo tikslumas (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Pakartotinio padėties tikslumas (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Lazerio galia (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Mūsų paslaugos
Išankstinis aptarnavimas
* Tyrimo ir konsultavimo pagalba.
* Bandinių atrankos palaikymas.
* Peržiūrėti mūsų gamyklą.
Aptarnavimas po pardavimo
* Mokymas, kaip įrengti mašiną, mokyti naudotis mašina.
* Inžinieriai prieinami aptarnavimo mašinoms užsienyje.
