Specifikacijos
Pjovimo greitis: 0-30000mm / min
Palaikomas grafinis formatas: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Kita
Naudojimas: lazerinis pjovimas
Būklė: Nauja
Pjovimo storis: 6 mm
CNC arba ne: Taip
Aušinimo režimas: oro aušinimas
Valdymo programinė įranga: FSCUT2000, specialios pjovimo programinė įranga „Chutian“
Kilmės vieta: Anhui, Kinija (žemyninė dalis)
Sertifikavimas: CCC, ISO
Teikiamos aptarnavimo po pardavimo paslaugos: inžinieriai gali naudotis aptarnavimo mašinomis užsienyje
Taikymo laukai
mašina priima sudėtingiausią IPG / SPI lazerį, sujungiantį mūsų kompanijos suprojektuotą „Gantry CNC“ mašiną ir aukšto atsparumo suvirinimo kūną, po aukštos temperatūros apdirbimo ir didelio CNC frezavimo staklės. Jis turi gerą nelankstumą ir stabilumą su preciziniais rutuliniais varžtais, linijinio kreipiančiojo pavara. Jis daugiausia skirtas pjauti lakštinį metalą žemiau 8 mm dideliu greičiu ir dideliu tikslumu. Pluošto lazeris turi daug privalumų, pvz., Didelės šviesos kokybės, didelio ryškumo, aukšto perskaičiavimo greičio, be priežiūros, stabilaus ir patikimo mažos kainos ir mažo dydžio veikimo ir kt. , ypač tinka nerūdijančio plieno, kartono plieno tiksliam pjovimui. Jis yra plačiai naudojamas metalo gaminiuose, aparatūros, precizinės mašinos, auto dalys, akiniai, papuošalai, vardinės plokštės, elektronikos, žaislų, reklamos ir kitose pramonės šakose.
Įrenginio aprašymas:
1. Produkto schema ir sudėtis

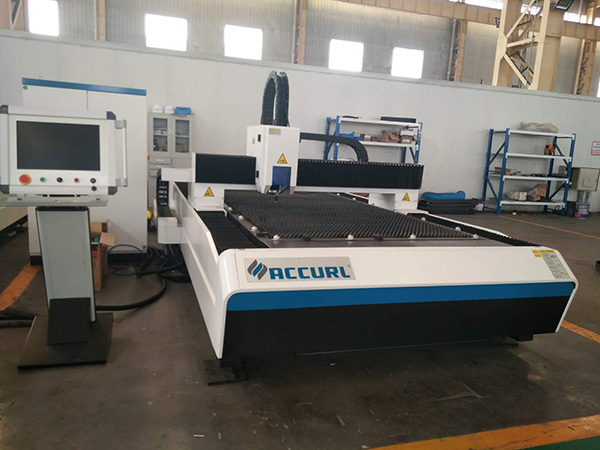

Pluošto lazerio pjaustymo mašina susideda iš pluošto lazerio, pjovimo galvutės, valdymo sistemos, aušinimo sistemos, mašinos bloko, išmetamųjų dujų deginimo sistemos ir kt.
2. Produkto našumas
Plačiai naudojamas pjovimo lakštinio metalo, pvz., Anglies plieno, nerūdijančio plieno, legiruoto plieno ir kitų metalinių medžiagų, pjovimui. Taip pat galime apdoroti įvairių formų ir dalių dydžius; supjaustyti visų rūšių tekstus, logotipus ir modelius.
Pjovimo diapazonas: plokštė 3000mm * 1500mm,
Pjovimo anglies plieno storis: 0,2 mm - 6mm
Pjovimo plotis: 0,08–0,15 mm
Mašina X, Y, Z ašis važiuoja 3000mm * 1500mm * 100mm
Padėties nustatymo tikslumas: ± 0,05 mm / 1000 mm
Pakartotinio nustatymo tikslumas: ± 0.03mm / 1000mm
Standartinė mašinos tuščiosios eigos greitis: 30 m / min
Didžiausias tuščiosios eigos greitis: 50 m / min
1 mm storio plokštė O2 Maksimalus pjovimo greitis:
(IPG-1000 lazeris) 10 m / min
(SPI-CW-1500 lazeris) 15 m / min
Maksimalus pjovimo gylis:
Anglies plienas (O2) 7mm
Nerūdijantis plienas (N2) 3,5 ~ 4 mm
Nerūdijantis plienas (O2) 6mm
3. Produktų sistemos sąrašas:
Lazeris
FIberio lazeriai: 1000W (neprivaloma SPI)
Išorinis optinis kelias ir pjovimo galvutė
Lazerio pjovimo galvutė Aukšta, tiksli automatinė pjovimo galvutė
„Capacitive sensor“ BCS100, automatiškai seka
Fokusavimo objektyvas 25,4 F = 100
Priimančioji mašina
Mašinų platforma ir priedai 3000mm * 1500mm pjovimo galvutė
X ašies rutulinis varžtas 4010 greitojo sraigto; TAIWAN HIWIN
Riedėjimo kreipiklio 5050 Y ašis, greitaeigis sraigtas, 45 nutildyti; TAIWAN HIWIN
Planetinis reduktorius VRB140, Japonija SHIMPO
Turėdamas Japoniją, NSK
Dulkių dangtis Qingdao, HEMA
Vilkite grandinę PKK, Kinija
