Specifikacijos
Pjovimo greitis: 80 m / min
Palaikomas grafinis formatas: DWG, DXF
Naudojimas: lazerinis pjovimas
Būklė: Nauja
Pjovimo storis: 0-25mm
CNC arba ne: Taip
Aušinimo režimas: vandens aušinimas
Valdymo programinė įranga: „Cypcut“
Kilmės vieta: Kinija Anhui (žemyninė dalis)
Gamintojo pavadinimas: ACCURL
Sertifikavimas: CE, ISO, SGS

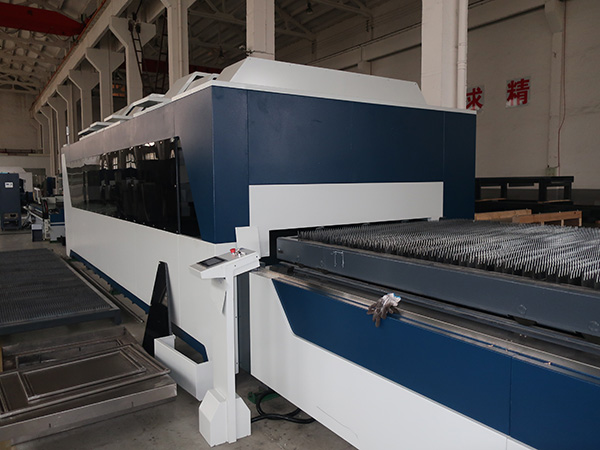

Produkto pavadinimas: Fiber Laser Tube & Plate pjoviklis
Maitinimo šaltinis: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
pjovimo forma: plokštė ir vamzdis
Darbinis plotas: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tipas: Pluošto skaidulų pjovimas
Maksimalus padėties greitis: 80 m / min
Vamzdžių pjovimo skersmuo: 30mm-220mm
Vamzdžių pjovimo ilgis: Mažiau nei 6 m
X, Y ašies padėtis - 0,05 mm
X, Y ašies pakartojamumo tikslumas: 0.025mm
Teikiamos aptarnavimo po pardavimo paslaugos: inžinieriai gali naudotis aptarnavimo mašinomis užsienyje
Pluošto lazerio pjaustymo mašinos privalumai:
1. Puiki kelio kokybė: mažesnis lazerio taškas ir aukštas darbo efektyvumas, aukšta kokybė.
2. Didelis pjovimo greitis: pjovimo greitis yra 2-3 kartus didesnis už tą pačią galios CO2 pjovimo mašiną.
3. Stabilus veikimas: priimti aukščiausius pasaulio importuojamus pluošto lazerius, stabilų veikimą, pagrindinės dalys gali pasiekti 100 000 valandų;
4. Didelis fotoelektrinio konversijos efektyvumas: Palyginkite su CO2 lazeriniu pjovimo įrenginiu, pluošto lazerio pjaustymo mašina turi tris kartus fotoelektrinį konversijos efektyvumą.
5. Mažos kainos: taupykite energiją ir saugokite aplinką. Fotoelektrinis konversijos rodiklis yra iki 25-30%. Mažas elektros energijos suvartojimas, tai tik apie 20–30% tradicinio CO2 lazerinio pjovimo staklės.
6. Maža priežiūra: pluošto linijos perdavimas nereikalauja atspindėjimo objektyvo, taupo priežiūros išlaidas;
7 Lengvas valdymas: pluošto linijos perdavimas, optinio kelio reguliavimas.
Techniniai parametrai
Efektyvus darbinis plotas (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Maksimalus vamzdžio skersmuo | 200 mm (galima pritaikyti 600 mm) | ||
Vamzdžio ilgis | 6 mm | ||
Z ašies eiga | 120 mm | ||
Maksimalus padėties greitis | 60 m / min | ||
X, Y ašies padėties tikslumas | 0,05 mm | ||
X, Y pakartojamumo tikslumas | 0,025 mm | ||
Lazerio šaltinis | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000W | ||
Anglinio plieno | ≤10mm | ||
Nerūdijantis plienas | ≤ 4 mm | ||
Aliuminis | ≤ 4 mm | ||
Standartinė konfigūracija
Pluošto maitinimas | Raycus / IPG | ||
Pluošto pjovimo galvutė | Raytool | ||
Mašinos kėbulas | TAYOR | ||
Cross Beam | TAYOR | ||
Darbo lentelė | TAYOR | ||
Pavarų dėžė | Apex | ||
X, Y stovas ir krumpliaračiai | Švedija Lindenas | ||
Rutulinis varžtas | Taivanas Hiwin | ||
geležinkelio | Taivanas Hiwin | ||
Pneumatinė sistema | Japonija SMC | ||
vėsinimo sistema | Tayor | ||
Elektriniai komponentai | Schneider | ||
Kontrolės sistema | „CypCut“ | ||
AC servo variklis ir vairuotojas | Yaskawa | ||
CAD / CAM programinė įranga | „Smart Nest“ profesionalas | ||

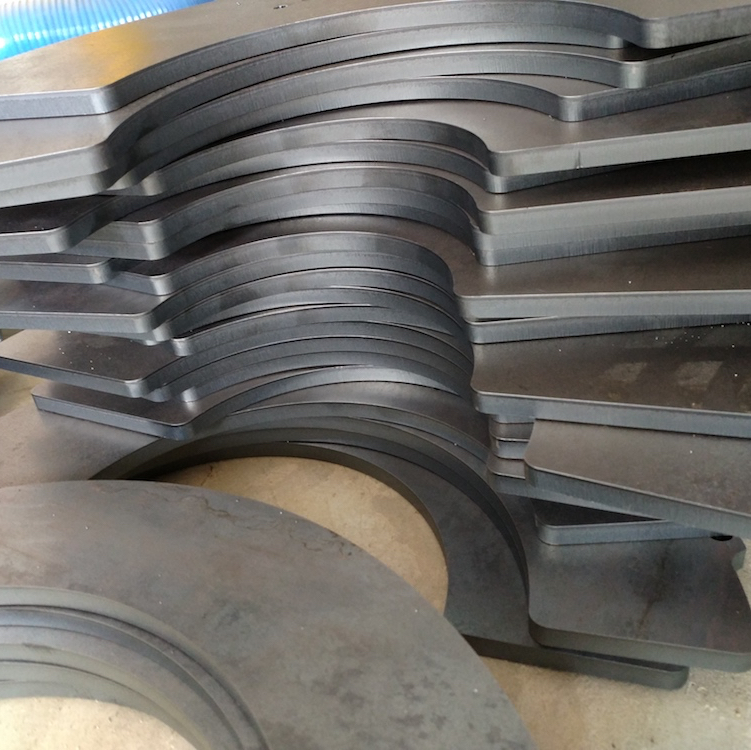

Pjovimo parametras(700W lazerio galia tuo atveju)
Lazerio galia (W) | Medžiaga | Storis (mm) | Greitis (m / min) | Dujų pjovimas |
700W | Nerūdijantis plienas | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Anglinio plieno | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Bendra elektros energijos kaina
Elementai | Galia (kw) | Bendra galia (kw / h) | Bendra kaina (USD / h) |
Lazeris | 2.9 | .9 20,9 | USD2.0 (Paskyros sudaro 60% visos apkrovos) |
mašina | 9.5 | ||
aušintuvas | 4.5 | ||
Oro kompresorius | 4 |
Dujų kaina
Dujų tipas | Kaina (USD / cilindras) | Talpa (min / cilindras) | Kaina (USD / H) | Pastaba |
O2 | 2.5 | 60 | 2.5 | 1 mm anglies plienas |
N2 | 4.2 | 15 | 16.5 | 1 mm anglies plienas |
Skystas N2 | 55 | 120 | 4.5 | 1 mm nerūdijančio plieno |
Oras | 1.1 (oro kompresorius) | su mažiau nei 2 mm anglies plienu, kokybiškas pjovimas |
Diegimo sąlygos
Pardavėjo darbuotojai prižiūrės diegimą taip:
1) montavimas ir montavimas
2) Mašinos ir darbo stalo išdėstymas
3) Kabelių ir žarnų važiavimas iš tarnybos įėjimo taško
4) Elektros kabelių ir dujų žarnų prijungimas prie mašinos
Mokymo sąlygos
Po eksploatacijos pradžios Pardavėjo technikas pradės mokymą.
Klientas turi pateikti pakankamai medžiagų ir medžiagų, kad būtų užtikrintas tinkamas mokymas.
Mokymas susideda iš šių dalykų:
1) Mašinos apžvalga
2) Valdymo funkcijos ir veikimas
3) Mašinų priežiūra ir reguliavimas
4) prižiūrimas mašinos valdymas
Mašinos operatoriaus mokymas vyksta kartu su montavimu ir eksploatacijos pradžia, todėl personalas turi būti visada prieinamas.
